続いて詳細設計です。

実はこれに最も時間を要しました。設計している時間というわけではなく、どうやって実現するかという点で悩んでいた期間が長いんです。

また、ワンポールテントの時と違って、パーツが多く、それぞれの形が違うので、設計するパーツも多いんです。
ワンポールテントは基本的に二等辺三角形の組み合わせだったので。

とにかく何度もやり直しもあり、大変でした。

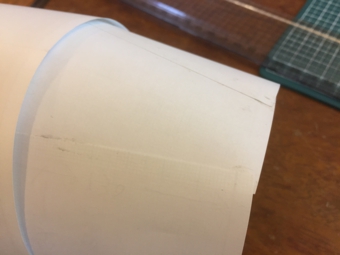

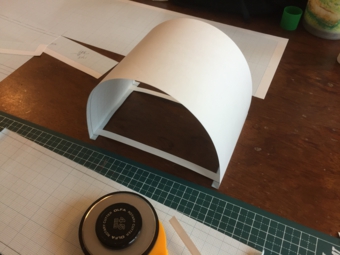

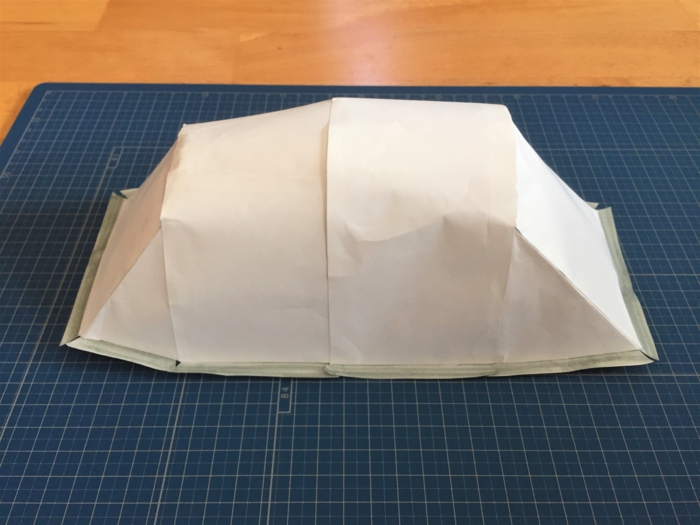

まずは設計のイメージを持つために、２０分の１スケールの模型を製作。

これをやることで、実際の生地の裁断方法やアールをどのように実現するかのイメージができました。




高さの異なるアール部分の傾斜は、台形にカットした生地を繋ぎ合わせることでを実現できます。






そして最も悩んだのが、ポールのアール部分とフロント、バックの出入り口の接続方法です。

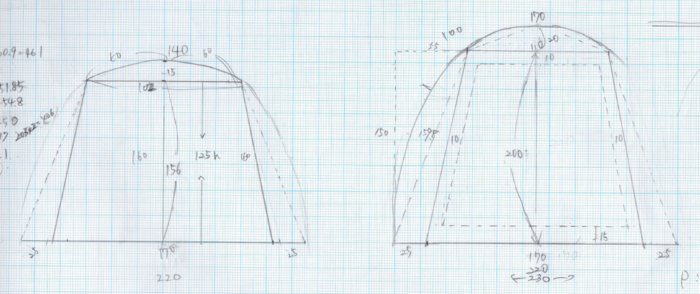

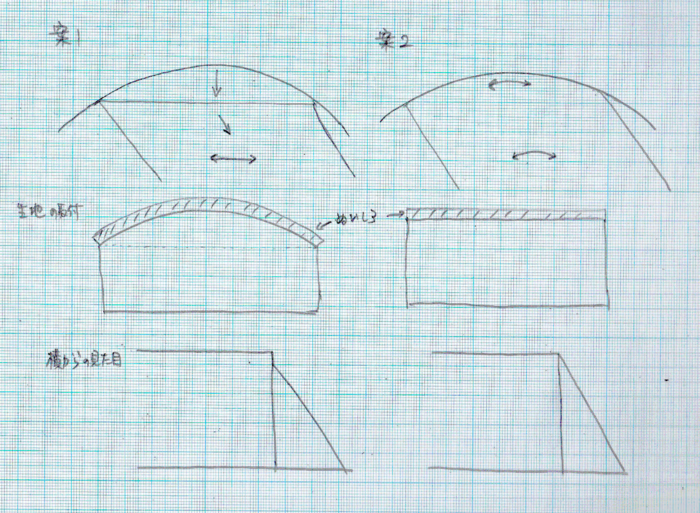

接続方法には２種類あります。言葉では表現しづらいので、図解すると以下のようになります。

• ＜案１＞
• 出入り口部分の生地を円弧状にカットしアール部分に接続する方法
• この場合、円弧上にカットした部分は、出入り口とは別となり、出入り口の立ち上がりが、低くなってしまう。
• ＜案２＞
• アール部分に沿って、出入り口部分の生地を縫い付けていく方法
• この場合、接続部分のアールとの出入り口との一体感があるものの、平面的な出入り口に対して、接続部分が弧を描いているため、生地にダブつき（余り）ができてしまう。
• 見た目上、ダブつきがどのようになるのかやってみないと分からない。

様々なメーカーの写真を見て、どうなっているか考えましたが、いずれのパターンもあるようで、どちらがいいのかよく分かりません。

悩んだ挙句、ダブつきがどのように見えるか不明のため、見え方が明らかな＜案１＞でいくことにしました。

そして、三平方の定理を活用して、寸法を計算して決めていきます。
何度も何度も計算して、検算して進めていきます。

今回もまたお世話になったのが、カシオの運営する計算サイトです。









ここで、また壁にぶち当たります。
トンネルのアール部分の長さをどのように算出するか？です。
半円であれば簡単ですが、ポール自体が正確に半円を描けるわけではありません。
また悩みに悩みました。

結果、まずはポール自体を購入して、実際にどのようなアールを描くか実測してみようと考えました。



早速ポールをアマゾンで購入。

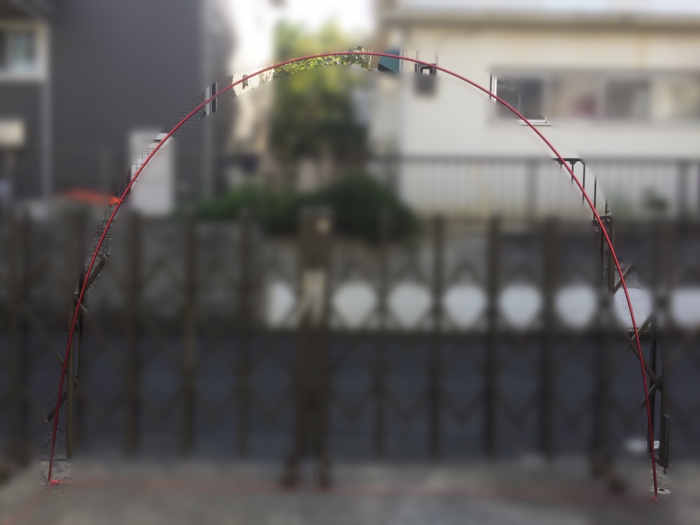

底辺の長さは２３０cmとして実際に、弧を描きます。
ポールの弧から５cm内側が実際の生地が描く弧になります。



ここで、半径（長径と短径）を図り、弧の長さ（ポールの長さ）を計算サイトにあった楕円の公式に当てはめてみると、ほぼ一致することが分かりました。

つまり、ポールを自然に曲げた弧は、公式に当てはまる楕円となっているということです。
これが分かってしまえば、話は早い！

楕円の公式に、生地の部分の底辺の長さ（短径）とテントの高さ（長径）を入力すれば、実際の生地が描く弧の長さが算出できるというわけです。
楕円の公式は訳が分からないため、ここでも頼りになるのが、計算サイト！

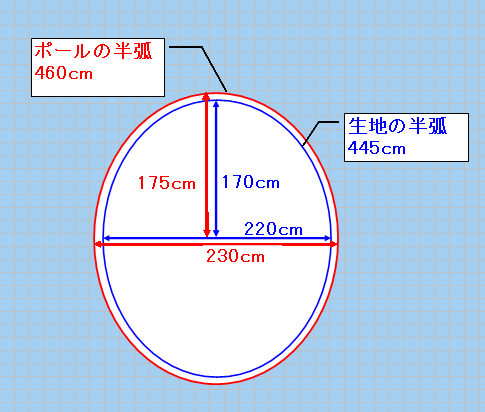

計算してみると以下の様になります。

ポールの弧＝実際のポールの長さ
生地の弧＝底辺（短径）を２２０cm、高さ（長径の半分）１７０cmの楕円の周の半分

となるので、公式に当てはめると、生地の弧の部分は４４５cmとなります。

実際にはこの４４５cmにプラス５cm余裕を持たせて設計しました。最終的に長ければカットすれば済みますからね。

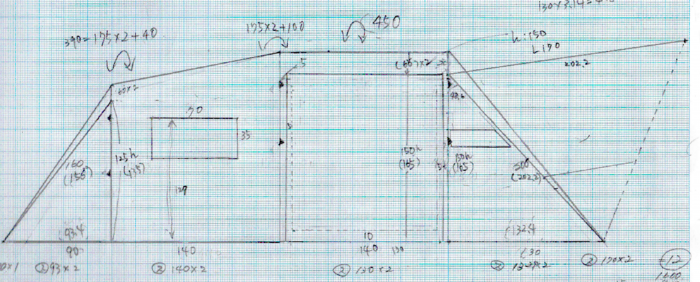

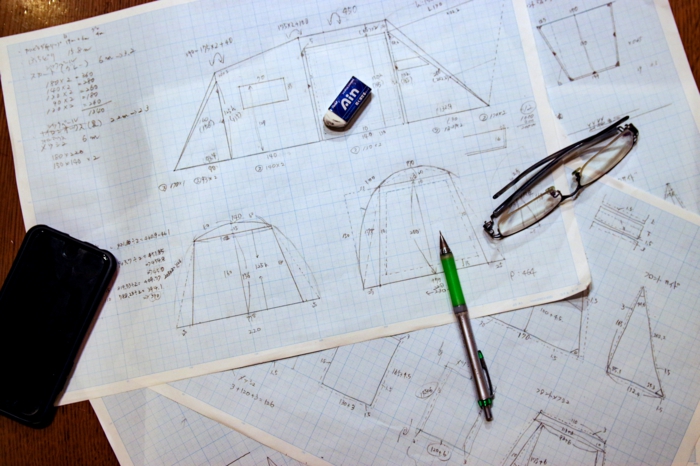

その他の設計部分はここでは省略しますが、パーツが多いためA3方眼紙５枚にわたりました。。。

詳細は、製作編で少し触れることにします。
